CAT304  56bitパラレル入出力ボード

cat304




CAT304 PIO-56は56ビット(7ポート×8ビット)のパラレル入出力ボードで、8ビット単位で入出力の設定やプルアップ/プルダウンの切り替えができます。

入力はTTLレベル、出力はC-MOSレベルでシンク、ソース電流ともに24mAまでドライブできます。

仕様

入出力点数 56ビット (7ポート×8ビット)
入出力の設定 ソフトによりポート(8ビット)単位で設定
プルアップ/
プルダウン抵抗
全ビット10KΩ
スイッチによりポート単位でプルアップ/プルダウンを切り替え
リセット動作 全ポート入力に設定されます
入力バッファIC TC74VHCT245または相当品
出力レジスタIC TC74AC574または相当品
入力電圧レベル TTTLレベル(VIH=2.0V以上、VIL=0.8V以下)
高レベル出力電圧 Vcc=5V、IOH=-24mAにて4.2V以上
低レベル出力電圧 Vcc=5V、IOL= 24mAにて0.5V以下
電源 5V±5%
消費電流:70mA MAX (出力ポートからのソース電流は除く)
使用温度範囲 0 ~ 55℃ (結露のないこと)
基板 外形寸法:107×126mm (突起部分は除く)
取付穴寸法:99×118mm (4-φ3.5)
材質:FR-4、1.6t、4層基板
質量:約71g

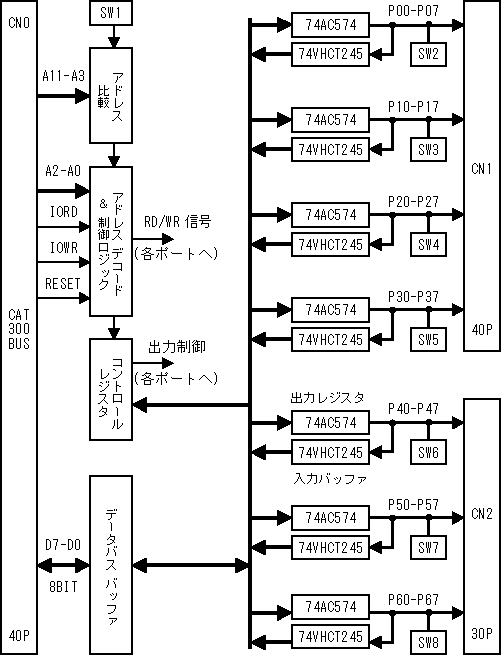

ブロック図
