CAT305  24入力/24出力フォトカプラボード

cat305




CAT305 DIO-24/24は絶縁型入出力、各24点を持つフォトカプラ入出力ボードです。

出力にはダーリントンフォトカプラを使用していますのでリレーや小型電磁弁などを直接駆動することができます。

仕様

入力ポート 入力点数:24ビット (3ポート×8ビット)
フォトカプラ:TLP281(東芝)または相当品
応答速度:120μSEC以下
動作電圧範囲:DC 10.8V ~ 26.4V
入力電流:約6mA(24V時)/約2.8mA(12V時)
出力ポート 出力点数:24ビット(3ポート×8ビット) (出力内容の読み出しはできません)
フォトカプラ:TLP127(東芝)または相当品
応答速度:300μSEC以下 (RL = 2.2KΩ時)
出力電流:100mA MAX
使用電圧:DC 50V以下
出力ON電圧:1.2V MAX
リセット動作:全ての出力はOFF
電源 5V±5%
消費電流:380mA MAX
使用温度範囲 0 ~ 55℃ (結露のないこと)
基板 外形寸法:107×126mm (突起部分は除く)
取付穴寸法:99×118mm (4-φ3.5)
材質:FR-4、1.6t、4層基板
質量:約69g

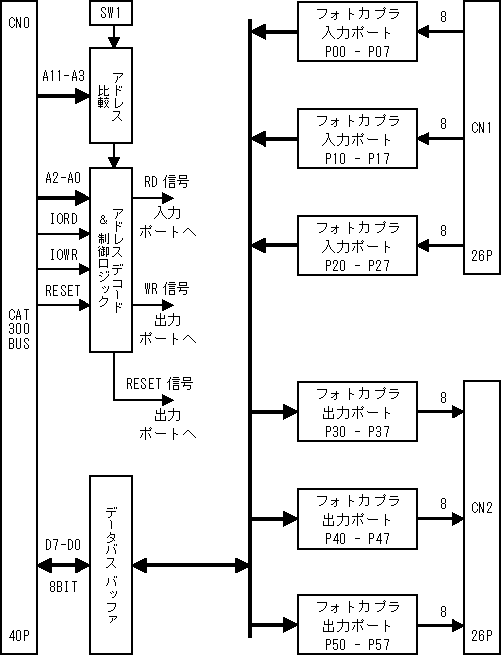

ブロック図
