CAT68501  SH-2A/SH7267 CPUボード

cat321

CAT68501 SBC-7267はルネサスエレクトロニクスの32ビット高性能RISCマイコンSH-2A/SH7267を搭載したCPUボードです。

CPUは144MHzで動作し浮動小数点ユニット、キャッシュ、1.5MBの大容量RAM、64KBの高速RAMなどを内蔵しています。 またボード上に2MBのシリアルフラッシュROM、8KBの不揮発性シリアルF-RAMを搭載しています。

入出力機能として6chのRS232、2chのRS485(422)やパラレルポートを使用できるほか、 バスにCAT68000シリーズのI/Oボードを接続することで、入出力機能の拡張を簡単に行なうことができます。

また、SH-2A/SH7267はエミュレータ用ユーザデバッグインタフェースを内蔵していますので、「H-デバッガ」を使用してオンボードプログラミングやデバッグ作業などを行なうことができます。

仕様

CPU SH-2A/SH7267グループ R5S72670W144FP (ルネサスエレクトロニクス製)
動作周波数 水晶発振器の周波数:48.00MHz (クロック動作モード1)
CPUクロック(IΦ):144.00MHz (水晶発振器の3倍)
外部バスクロック(BΦ):72.00MHz (IΦの1/2倍)
周辺クロック(PΦ):36.00MHz (IΦの1/4倍)
浮動小数点ユニット 単精度及び倍精度をサポート、IEEE754準拠
キャッシュ 命令キャッシュ:8K/オペランドキャッシュ:8Kバイト
メモリ ・SH7267内蔵大容量RAM:1.5Mバイト
・SH7267内蔵高速RAM:64Kバイト
・シリアルフラッシュメモリ:2Mバイト (プログラム等格納用)
 Micron:M25P16-VMN6Pまたは相当品、100,000回書き換え可能
・シリアルF-RAM:8Kバイト (電源OFF時のデータバックアップ用)
 Cypress:FM25CL64B-Gまたは相当品、10の14乗回リード/ライト可能
調歩同期式
シリアルポート
8チャンネル
ビットレートは115200bpsまで使用可能 (SCEMRのBGDM=1、ABCS=1)
CH0~CH5:RS232トランシーバIC実装済、TXD,RXD,RTS,CTS信号をサポート
(但しRTS,CTSはパラレルポートでの代用になります)
CH6,CH7:RS485(422)トランシーバIC実装済
パラレルI/O 12ビット使用可能
[ポートH]の6ビットは入力専用です。
[ポートG]の6ビットは1ビット単位で入出力設定可能です
(注記:パラレルI/Oの信号レベルは3.3VのCMOSレベルです)
A/D変換器 6チャンネル、逐次比較方式10ビットA/D
(ポートHのパラレル入力と信号ピンが共用です)
3.0Vの電圧リファレンスICを実装済 ( TI:LM4132CMF-3.0 )
タイマ CPU内蔵の以下のタイマを使用可能です
・マルチファンクションタイマパルスユニット
・コンペアマッチタイマ
・ウォッチドッグタイマ
USB2.0 ファンクションコントローラ
ハイスピード対応、USB miniBコネクタを実装済
IICインターフェース 2チャンネル
(バスコネクタの割り込み信号と排他的使用になります)
汎用DIPスイッチ ユーザのモード設定などに汎用的に使える8ビットDIPスイッチを実装済
割り込み CPU内蔵コントローラにより外部割り込み(IRQn*)、内蔵周辺モジュール割り込みを16レベルで制御
リセット リセットICによりパワーON時、及び5V電圧低下時にリセット信号を発生
デバッガ 「H-デバッガ」を接続してシリアルフラッシュROMのプログラミングやデバッグ作業ができます。
バス信号 バスによりCAT68000シリーズのI/Oボードを拡張可能
[ データバス信号 ]D15 ~ D0 (16ビット)
[ アドレス出力信号 ]A11 ~ A1 (11ビット)、AS*
[ 制御出力信号 ]R/W、UDS*、LDS*、WAIT*、RESET*
[ 割り込み入力信号 ]IIRQ4* ~ IRQ1*
[ 3線式シリアル信号 ]SCK、SMI、SMO
(3線式シリアル信号は「 SPI 」インターフェースを持つ拡張ボードをCAT68000バスに接続時使用)
電源電圧 5V±5%
消費電流: 120mA MAX(3.3V外部出力無負荷時)
動作温度範囲 0 ~ 55℃ (結露のないこと)
基板 外形寸法:120×128mm (突起部除く)
質量:約85g
取付穴寸法:112×120mm (4-φ3.5)
材質:FR-4、1.6t、4層基板

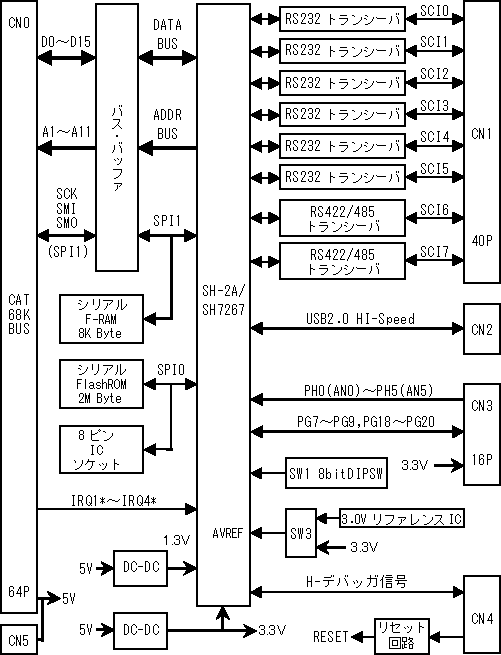

ブロック図
