CC68-3,-4,-6,-8,-10,-12 カードケージ(マザーボード付き)

cat68017




CC68は、CAT68000シリ-ズのボードを接続するためのマザーボード付きのラックです。

実装できるボードの枚数により7種類用意されています。

仕様

ボード接続枚数 CC68-2 :2枚
CC68-3 :3枚
CC68-4 :4枚
CC68-6 :6枚
CC68-8 :8枚
CC68-10:10枚
CC68-12:12枚
電源供給 マザーボードにある電源供給用ランドに直接ハンダ付
カードケージ材質 SPCC 1.6t(クロメートメッキ処理)
付属品 カード引き抜き金具 1個
(引き抜き金具の先端を基板コーナーの穴に差込み、カードケージの枠を利用しテコの要領で引き抜きます。)

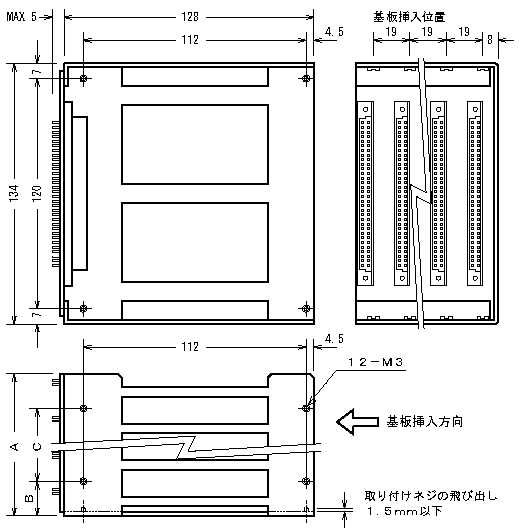

CC68-2, -3, -4 寸法図

ケージ型式 A(mm) B(mm) C(mm) 重量(g)
CC68-2 37 12 20 235
CC68-3 56 16 24 300
CC68-4 75 18.5 38 365

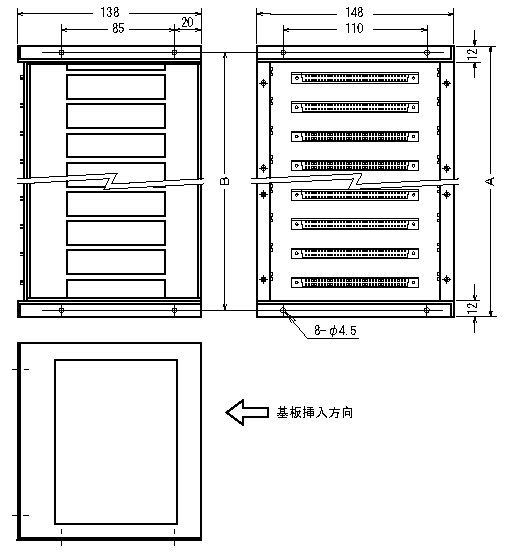

CC68-6, -8, -10, -12 寸法図

ケージ型式 A(mm) B(mm) C(mm)
CC68-6 145.6 135 770
CC68-8 183.6 173 910
CC68-10 221.6 211 1040
CC68-12 259.6 249 1170
