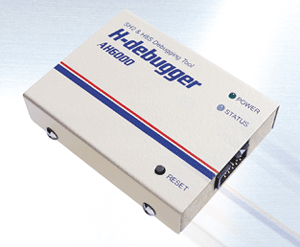

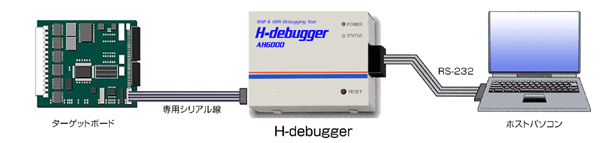

	AH6000ご愛用ありがとうございました。 2015年4月10日をもちまして生産終了・販売終了とさせていただきます。 ルネサス エレクトロニクス製フラッシュマイコン用 多品種対応オンチップデバッガ H-デバッガはＪ−ＴＡＧ非対応マイコンを中心に展開した、新スタイルのオンチップデバッガです。 本器１台でSH-2・H8S・H8/300H・H8/Tiny・R8Cの多品種に対応できます。 TOPPERS/OSEKのサンプルを用意しました。 ●本器１台で多くのルネサス製CPUに対応でき、１台分の価格のみで全対応しますのでコストパフォーマンスは抜群です。（バージョンアップサービスにてＣＰＵ追加可能） ●モニタは業界最小級のプログラムサイズ ●ルネサス純正CとGNU/ｇｃｃ（KPIT)に両対応、モニタソフトの自動添付機能によりモニタのポーティング作業は不要 ●オンボードフラッシュROMライタとしても使用可能（高速書き込み） ●アセンブラ・C言語を使用した解説テキストや、サンプルソフトなどを多数収録しています。 ●インスペクト機能、Ｃライクの演算子のサポート等の充実したデバッグ機能。 ●シミュレーション機能にI/Oエミュレーション機能追加しました。 ●PC機とのI/Fは、RS232Cです。 ●65×85×20mm、150gと小型軽量で省スペースです。 ●評価キット（AHE-KIT）も含まれています。 ●【第20回　中日産業技術賞　特別奨励賞】を受賞させて貰いました。 　受賞を記念して、キャンペーンを企画します。 ご評価用に無料貸し出し致します。 標準価格　８９，０００円（税抜価格） R8C(E8) H8/300L.Tiny(E8) H8S(BOOT-PBC) SH-2(BOOT-UBC) R8C(10〜13)シリーズ 　　　R5F21102/3/4 　　　R5F21112/3/4 　　　R5F21122/3/4 　　　R5F21132/3/4 H8/300L(Flash) 　　　H8/38004 　　　H8/38024 　　　H8/38104 　　　H8/38124 H8/300H-SLP 　　　H8/38076R 　　　H8/38602R H8/300H(Tiny) 　　　H8/36012 　　　H8/36014 　　　H8/36024 　　　H8/36034 　　　H8/36037 　　　H8/36049 　　　H8/36054 　　　H8/36057 　　　H8/36064 　　　H8/36077 　　　H8/36087 　　　H8/36109 　　　H8/3664 　　　H8/3664N 　　　H8/3670 　　　H8/3672 　　　H8/3687 　　　H8/3687N 　　　H8/3694 　　　H8/3694N 　　　H8/36902 　　　H8/36912 H8S/21xx(Flash)＊3 　　　H8S/2132 　　　H8S/2132R 　　　H8S/2134 　　　H8S/2134A 　　　H8S/2138 　　　H8S/2138A 　　　H8S/2144A 　　　H8S/2148A H8S/22xx(Flash)＊3 　　　H8S/2238B＊ 　　　H8S/2238R＊ 　　　H8S/2239＊ 　　　H8S/2258＊ 　　　H8S/2268 H8S/25xx(Flash)＊3 　　　H8S/2505 　　　H8S/2506 　　　H8S/2551 　　　H8S/2552 　　　H8S/2556 H8S/26xx(Flash)＊3 　　　H8S/2612 　　　H8S/2623 　　　H8S/2626 　　　H8S/2628 　　　H8S/2633＊ 　　　H8S/2633R＊ 　　　H8S/2636＊ 　　　H8S/2638＊ 　　　H8S/2639＊ 　　　H8S/2643 　　　H8S/2646 　　　H8S/2648 　　　H8S/2649 SH7x4x(Flash)＊3 　　　SH7044 　　　SH7045 　　　SH7046 　　　SH7047 　　　SH7144 　　　SH7145 SH705x(Flash)＊3 　　　SH7050 　　　SH7051 SH708x(Flash)＊3 　　　SH7083＊ 　　　SH7085＊ SH712x(Flash) 　　　SH7124＊ 　　　SH7125＊ SH714x(Flash)＊3 　　　SH7146(R) 　　　SH7147＊ 　　　SH7149(R) SH-2E(Flash)＊3 　　　SH7055 　　　SH7055S 　　　SH7058 　　　SH7058S H8(BOOT-PBC無) H8/300H(Flash)＊3 　　　H8/3052B 　　　H8/3067R 　　　H8/3068 　　　H8/3069R H8S(BOOT-PBC無) H8S/23xx(Flash)＊3 　　　H8S/2318 　　　H8S/2319 H8SX(BOOT-PBC無) H8/300H(E10T) H8SX/1xxx(Flash)＊3 　　　H8SX/1657 H8/300H(Flash) 　　　H8/3048F-ONE 　　　H8/3029F 　 　 　 SH7084F＊完了（未確認） SH7086F＊完了（未確認） 青字は前バージョンで追加したCPUです。 ＰＢＣ無しタイプのＣＰＵの場合、デバッグ機能に制限があります。　詳細仕様は「対応ＣＰＵと制限事項」を御覧下さい。 ＊3デバッグI/Fをクロック同期/調歩同期の選択ができます。 ＊デバッガ用ポート（SCI番号）をｘ番から選択できます。ただし初期状態ではブートロードポートを使用します。 ＊量産用CPUです。シルクに「R」マーク（デバッグ専用チップ）が無いタイプです。 バージョン情報(DEF Ver9.02C 2011/03/23） ＜機能追加＞ ・ コンボBOXのオートコンプリメント機能を禁止・許可できるようにする。 ・ H8S/Tinyシリーズの通信速度を約2倍にする。 ・ CPU設定で品種を切り替えした場合、常に最高周波数側にする。 お知らせ ・他のＣＰＵ追加希望の方は、エーワン迄にメールして下さい。追加可能な場合は前向きに検討したいと思っています。 ・今後開発予定のＣＰＵリストを開示しました準備できしだい進めていきます。 　なおH-debugger本体仕様の都合により移植不可能な場合は開発予定リストより削除する場合もありますのでご了承下さい。 　ただし、開発中のＣＰＵは必ず追加します。 ・KPIT-GNUに対応しました。詳細仕様は「ＧＮＵ／ｇｃｃ」を御覧下さい。 *評価キット（AHE-KIT）も含まれています。 AHE_KIT.pdf(300Kb) *別途サンプル用ケーブル「AHC-SAMP1」は必要です。 ● ＨデバッガAH6000本体 ● CD-ROM(以下の内容を収録) 　AH6000コントロールソフト DEF 　シンボルコンバートソフト（GNU/gcc・ルネサスＣ用） 　GNU/gcc(SH-2,H8S,H8/300H用)サービスパッケージ 　Cygwinサービスパッケージ 　サンプルソフト各種 　アセンブラ･Ｃ言語による解説テキスト 　TOPPERS/OSEKサンプルソース ● バージョンアップサービス（１年間）　AH6-VUP付き(年月日未記入) ● 超小型マイコンボードCAT261（H8S/2612） ● 評価ボードAHE261(16桁×2行LCD,LED×8,スイッチ×12) ● ホストパソコン接続用ケーブル（RS232C） 型番:AH6000-RS232C ● ターゲット接続用ケーブル（10芯　H-debugger用）　型番:AHC-10 ● 評価ボード用電源ケーブル ● 取り扱い説明書 　　　　標準価格　８９，０００円（税抜価格） TOPPERS/OSEKサンプルソース(H-debugger AH6000/7000両用) TOPPERS/OSEKについては、こちらへ 仕様 型番 　 価格 ●学校法人等のアカデミックユーザには、下記サンプルの 　全て無償配布します。右申込書で申付け下さい。 AHE-CD-FREE CD 1枚 申込書FREE-SAMP.pdf ●ルネサスＣ（統合環境版)サンプルソース（下記全部） 　H8/3687用(マイコンカーラリー） 　H8/3048用(マイコンカーラリー） 　H8/38104用(PWM出力） 　H8/3664用(PWM出力） 　H8/3069R用(PWM出力） 　H8S/2215用(PWM出力) 　H8S/2268用(PWM出力) 　H8S/2368用(PWM出力) 　H8S/2552用(PWM出力) 　H8S/2612用(AHE-KIT) 　H8SX1544用(AHE-KIT) 　SH7051用(PWM出力) 　SH7058用(PWM出力) 　SH7145用(PWM出力) AHE-CD-RC1 CD １枚 ２，８００円（税抜価格） ●KPIT-GNU（統合環境版) サンプルソース（下記全部） 　H8/3687用(マイコンカーラリー) 　H8/3048用(マイコンカーラリー) 　H8/38104用(PWM出力) 　H8/3664用(PWM出力) 　H8/3069R用(PWM出力) 　H8S/2215用(PWM出力) 　H8S/2268用(PWM出力) 　H8S/2368用(PWM出力) 　H8S/2552用(PWM出力) 　H8S/2612用(AHE-KIT) 　H8SX1544用(AHE-KIT) 　SH7051用(PWM出力) 　SH7058用(PWM出力) 　SH7145用(PWM出力) AHE-CD-KG1 CD １枚 ２，８００円（税抜価格） 送料について(サンプルＣＤ関係) ・御注文総額が1万円未満の場合、送料 \200円御負担願い ます。（原則　メール便速達サービスで発送します。） サンプル用ケーブルについて ・各サンプルには、動作確認用ケーブルが必要です。別途御購入もしくは自作願います。 標準ケーブル(追加購入用） ターゲット接続用ケーブル（10芯 H-debugger用 0.5m）1:1接続 (適合コネクタ　ＤＦ１１−１０ＤＰ−２ＤＳＡ　１個付き) 型番 AHC-10 １本 価格　　　２，８００円（税抜価格） ホストパソコン接続用ケーブル（RS232C） 型番 AH6000-RS232C １本 価格　　　３，０００円（税抜価格） オプションケーブルを用意致しました。　製作会社（ケイ・アイ・エヌ）　販売元（エーワン）　 仕様 型番 　 価格 E8仕様の変換ケーブル 図面 写真 AHC-E8　　　 １本 ３，８００円（税抜価格） E10T仕様の変換ケーブル 図面 写真 AHC-E10T　 １本 ４，８００円（税抜価格） ターゲット側をフリーにしたケーブルキット 図面 写真 AHC-FREE-KIT １本 ３，８００円（税抜価格） CAT261/H8S2612サンプル用ケーブル 図面 写真 AHC-SAMP1 １本 1，９８０円（税抜価格） RS232Cケーブル(RSドライバ付き) 図面 写真 AHC-RS232C-TTL １本 ２，８００円（税抜価格） 送料について(ケーブル関係) ・御注文総額が1万円未満の場合、1品種ごと送料 \300円 御負担願います。（原則　メール便速達サービスで発送します。） なお、「AHC-SAMP1/AHC-RS232C-TTL」は、メール便速達サービス適用外になりますので別途送料が必要になります。 バージョンアップサービス（有償）のセット内容 ●ご契約時の最新バージョンマスタCD　１枚（開始年月日記入） サービスの詳細説明書Debugger_VerUp.pdf(73Kb) ●目的 ☆H-debuggerの保証期間およびサポ−トは、ご購入後1年間と仕様書に明記はしておりましたが、頻繁にCPUを追加していく為、1年後でも正式にサポートを受けたいというユーザの御意見を反映させ、このサービスを開始しました。 ☆御購入済みユーザでサービス期間が不明な方は、エーワン迄に本体シリアル番号を明記の上メールして下さい。 ●特典 ☆バージョンアップサービス(有償）に御契約されたお客様には、契約時の最新TOPPERS/OSEKサンプルソースを無償で添付します。（最新バージョンマスタCDに添付します。） 型番 AH6-VUP(HDxxxx) *(HDxxxx)本体シリアル番号 価格　２４，０００円（税抜価格） キャンペーン企画 H-debuggerユーザ様のご支援により【第２０回　中日産業技術賞　特別奨励賞】を受賞させて貰いました。 感謝の気持ちを込め、当分の間「シミュレーション機能」を無料公開します。 なお、DEF(Ver6.10A)から無料公開しましたのでダウンロード後、お使い下さい。 シミュレーション機能の特徴　　　シミュレーション機能の概略説明書SimOffline.pdf(126Kb)を御覧下さい。 ●ターゲット基板が無い状態でも簡易なデバッグが可能です。 ●空間(2)エリアをエミュレーションとしてマッピングできるようにしました。（Ｉ／Ｏエリア等) ●ブレーク設定は8点まで可能です。（Ｃソース上で直接指定可能） ●割込みの擬似発生機能を搭載しています。（プライオリティ判定機能有り） ●最新４Kステップ分の実行履歴と実行毎のレジスタ内容を記憶しています。 ●PBC無しタイプのCPUのデバッグ時にシミュレーション機能が役立ちます。 R8Cシリーズ対応への御要望が皆無でしたのでリストより削除しました。 シミュレーションの開発状況と解除KEY品名 　　　　　--------- 価格 SH-2Aシリーズ 開発完了−DEF(Ver6.80A）にて対応 　　　　　--------- キャンペーン中 SH-2・Eシリーズ 開発完了−DEF(Ver5.70A）にて対応 　　　　　--------- キャンペーン中 H8SXシリーズ 開発完了−DEF(Ver6.70A）にて対応 　　　　　--------- キャンペーン中 H8Sシリーズ 開発完了−DEF(Ver5.90A）にて対応 　　　　　--------- キャンペーン中 H8/300シリーズ 開発完了−DEF(Ver5.80A）にて対応 　　　　　--------- キャンペーン中 H-デバッガはホストパソコンとはRS-232Cで接続、ターゲットボードとは10芯ケーブル1本で接続できます。 H-デバッガの電源はこの10芯ケーブルより供給（3.3V〜５V、50mA）されますので、別電源は不要です。
