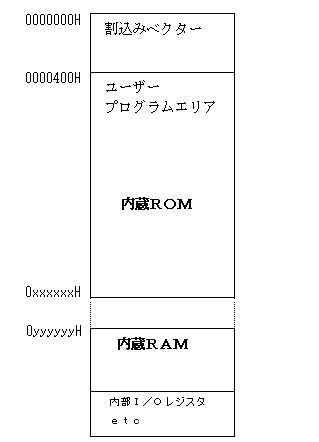

Ｈ８ＳＸ：Ｈ−ＵＤＩシリーズ制限事項および準備項目 １．ユーザ側での準備項目 ･ MCU動作モードは、(6,7)の時にデバッグ機能選択端子[EMLE]をHIGHレベルにした時にデバッグ可能となります。 ･ ユーザプログラムの開始アドレスは、0x400番地以上にして下さい。 ･ メモリマップ 　 ROM終了アドレス 内蔵RAM ファーム使用アドレス 使用ベクタ H8SX/1527 0x3FFFF 全開放 0xFDA000(4KB) 2 H8SX/1544 0x7FFFF 全開放 0xFF4000(4KB) 1,2 H8SX/1582 0x3FFFF 全開放 0xFDA000(4KB) 2 H8SX/1622 0x3FFFF 全開放 0xFF0000(4KB) 1,2 H8SX/1631(L) 0x3FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1632(L) 0x3FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1633(L) 0x5FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1634(L) 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1635(L) 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1638(L) 0xFFFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1642 0x3FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1644 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1648 0xFFFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1653 0x5FFFF 全開放 0xFF0000(8KB) 1,2 H8SX/1652(M) 0x5FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1655(M) 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1653R(M) 0x5FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1654R(M) 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1658R(M) 0xFFFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1664 0x7FFFF 全開放 0xFF0000(4KB) 1,2 H8SX/1663R(M) 0x5FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1664R(M) 0x7FFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1668R(M) 0xFFFFF 全開放 0xFEC000(4KB) 1,2 H8SX/1725/S 0x3FFFF 全開放 0xFDA000(4KB) 1,2 H8SX/1651 なし 全開放 0xFF0000(8KB) なし ・ H8SX/1651品種は、ROMレス品種です。外付けフラッシュROM/RAM、または内蔵RAM対応になります。 ２．使用制限事項 ･ デバッグをするためには、MCUをエミュレーションモードにする必要があります。 エミュレーション−モード遷移の操作でエミュレーションモードにして下さい。 ･ H-UDIの転送クロックは、CPU設定で1MHz〜6MHzの範囲で指定して下さい。 ･ ファーム使用の割り込みベクタは次の通りでダウンロード時に自動セットされます。 ベクタ2----[1527/1582] ベクタ1/2--[1544/1622/1631(L)/1632(L)/1633(L)/1634(L)/1635(L)/1638(L)/1642/1644/1648/1653] ベクタ1/2--[1652(M)/1655(M)/1653R(M)/1654R(M)/1658R(M)/1664/1663R(M)/1664R(M)/1668R(M)/1725] なし-------[1651] ･ リセットベクタ値は0x400以上とし、その番地にはスタックポインタ設定の命令を配置することを推奨します。ただし、CAT専用モードでCAT302を使用される場合は、リセットベクタ値は0x1000以上になります。 ・ [trapa #3]の命令は、ユーザ側で使用しないで下さい。 ・ 上記ファーム使用アドレスは、デバッガが使用しています。ユーザはアクセスしないで下さい。 ・ 使用端子は、H-UDI用に占有・共有使用します。(E10A-USBに準拠) (TDI TDO TCK TRDT TMS)占有　(RST)共有 ・ デバッグ機能選択端子[EMLE]をHIGHにする回路はEMLE出力を利用することができます。 ・ ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 ・ フラッシュROMの書き換え時のSCKCR(Iφ/Pφ等)は、初期値にしています。 ・ フラッシュROMの書き換え可能マットは、ユーザマットのみです。 ・ デバイス制限としてフラッシュメモリの書き換え回数に制限があります ３．機能制限事項 ･ レジスタのSP(スタックポインタ)・VBR・EXR・MACH・MACLは、リードオンリです。 ･ スタック解析機能は、使用することができません。 ･ ソフトウェアパーツの[PUTCH]は、使用する事が出来ません。 ･ ソフトウェアパーツの[ソースブレーク]を有効にした場合は、分岐トレース機能を使用する事が出来ません。 ４．ブレークに対する注意事項 ･ 実行前ブレーク固定です。 ･ DMAC転送のアドレスモードがシングルアドレスモードに設定されている場合は、データアクセスブレークの設定は行わないで下さい。 ･ 不当命令実行以降は、期待しないブレークが発生する場合があります。 ･ データブレーク・バス巾32ビットを使用する場合、変数アドレスは4の倍数でないとブレークしません。(-align=4) ･ ブレーク回数を設定した場合、実行前ブレークとユーザ割り込みが競合しますと実行前ブレーク側が優先されますが、回数を1回多くカウントされてしまうことがあります。正確に計測する必要がある場合は、指定ブレークポイントで割込みが競合しないように割込み禁止等の工夫をして下さい。 ５．各ＭＣＵの特記事項 【H8SX/1527】 【H8SX/1544】 【H8SX/1587】 ･ サブクロック動作でのデバッグは出来ません。 【H8SX/1632】 【H8SX/1634】 【H8SX/1638】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1638L]のフル仕様で登録してあります。 【H8SX/1631】 【H8SX/1633】 【H8SX/1635】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1635L]のフル仕様で登録してあります。 【H8SX/1642】 【H8SX/1644】 【H8SX/1648】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1648H]のフル仕様で登録してあります。 ･ 内部レジシタ(SUBCKCR)は、リードオンリです。 ･ サブクロック動作でのデバッグは出来ません。 【H8SX/1651】 ･ プログラムエリア(SRAM)がWORD書込みの制限がある場合は、CPU設定[H8SX/1651(WORD)]を指定して下さい。 ・ 転送先デバイス品種が外付けFROMの場合は、セクターイレーズ／バイト書込みのプログラムを作成して登録する必要があります。作成方法は、弊社ホームページにて公開しています。 ・ 外付けFROM品種[TC58FVM5T2A]に関しては、使用可能になっています。 【H8SX/1653】 ･ 内蔵フラッシュROMにプログラムを書込む場合は、MD_CK:LOW(クロックモード0)で実施して下さい。 【H8SX/1652(M)】 【H8SX/1655(M)】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1655M]のフル仕様で登録してあります。 ･ 内蔵フラッシュROMにプログラムを書込む場合は、MD_CLK:LOW(クロックモード0）で実施して下さい。 【H8SX/1653R(M)】 【H8SX/1654R(M)】 【H8SX/1658R(M)】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1658M]のフル仕様で登録してあります。 ･ 内蔵フラッシュROMにプログラムを書込む場合は、MD_CLK:LOW(クロックモード0)で実施して下さい 【H8SX/1664】 ･ 内蔵フラッシュROMにプログラムを書込む場合は、MD_CK:LOW(クロックモード0)で実施して下さい。 ･ 内部レジスタ(SUBCKCR)は、リードオンリです。 ･ サブクロック動作でのデバッグは出来ません。 【H8SX/1663R(M)】 【H8SX/1664R(M)】 【H8SX/1668R(M)】 ･ 内部登録レジシタ名、およびベクタ情報は、[H8SX/1668M]のフル仕様で登録してあります。 ･ 内部レジスタ(SUBCKCR)は、リードオンリです。 ･ 内蔵フラッシュROMにプログラムを書込む場合は、MD_CLK:LOW(クロックモード0)で実施して下さい。 ･ サブクロック動作でのデバッグは出来ません。 【H8SX/1725】 ･ データフラッシュ[EEPROM]へのダウンロード対応はしていません。 ６．ファーム起動時のＭＣＵに対する設定 ･ 特にありません。 ７．低消費電力モード状態の注意事項 ･ 低消費電力モード中は、ターゲットMCUはスリープしていますので解除されるまでファームを実行させるような操作は行わないで下さい。(周期サンプリング等 ８．ウォッチドッグタイマの注意事項 ･ ブレークモード時(ファーム実行時)はウォッチドッグタイマは停止します。復帰時(モニタ終了時)に再開します。 ９．その他の注意事項 ･ ルネサスCの場合は、コンパイラバージョンを「V6.01.00」以上にして下さい。 ･ ユーザプログラム停止中に基板単体のみリセットした場合は、デバッガ操作で[Reset]or[RstMon]を実施して下さい。 ･ H8SX内部I/Oレジスタの中には、16,32ビットの指定ビットによるアクセス制限がついている場合があります。メモリセットコマンド等で内部I/Oレジスタアクセスする場合は、指定ビット長でアクセスして下さい。指定外ビット長でアクセスしますと間違った情報を得ることになります。 １０．オンザフライ時のＭCU停止時間の計測値 コマンド 停止時間　単位(msec) CPU設定　 割込みを使用しない 割込みを使用する　　 デバッグI/F H-UDI H-UDI 割込み方式 − ブレーク割込み 割込みが使用できる条件 − なし 1バイトのメモリアクセス 0.50 1バイト増毎に+0.1ms (MAX 128byte 13.2ms) 0.25 バイト数に影響されない 全レジスタ 5.00 0.25 個別レジスタ(ERレジスタ) 0.50 0.25 個別レジスタ(CCRレジスタ) 0.50 0.25 個別レジスタ(PCレジスタ) 0.50 0.25 1行の逆アセンブラ 2.00 0.25 DI,EI.IntFlg(割込み系) 5.00 5.00 ブレークポイントの設定 10.00 10.00 ブレークポイントの解除 10.00 10.00 停止時間の計測方法 計測方法なし 計測方法なし *H8SX/1544 クロックが5.0MHz(x2)時の実測値 <オンザフライ機能使用時の注意事項　割込み方式が「ブレーク割込み」の場合> ･ BP(ブレークポイント)を張ってる状態で、オンザフライの自動実行とBP停止が同時に発生した場合、自動実行側が優先されます。
