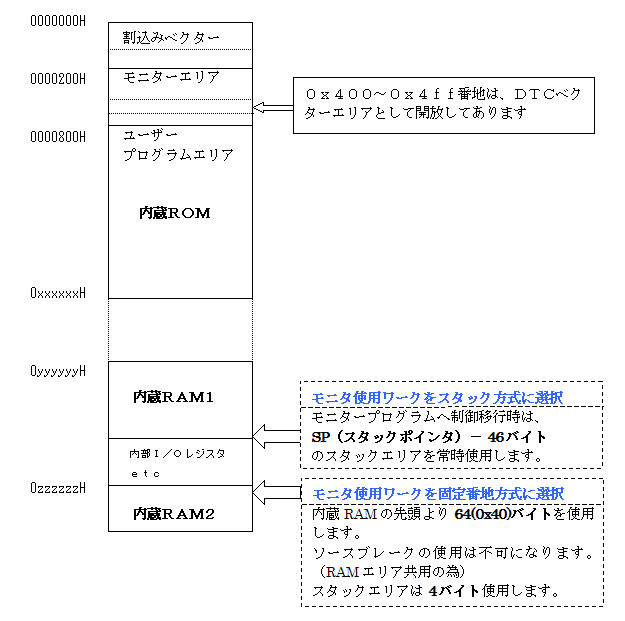

Ｈ８Ｓ：ＢＯＯＴ／２１xｘ準備項目および制限事項 １．ユーザ側での準備項目 ・ ＭＣＵ動作モードは、（2，3，ブート，ユーザプログラムモード）をサポートします。 ・ デバッグモニタが常駐するためのエリア（0x200〜0x7FF）番地をあけてください。 ただし、0x400〜0x4FF番地はDTCベクタテーブルとして使用可能です。 ・ ユーザスタックエリアをモニタワーク方式に応じたスタックエリアの確保に考慮してください。 ・ メモリマップ 　 内蔵ROM 終了アドレス スタック方式（内蔵RAM） 固定番地方式（内蔵RAM） 使用可能開始番地 （ｿｰｽﾌﾞﾚ-ｸを使用した場合） 使用可能開始番地 モニタ使用番地 H8S/2132 0xFFFF 0xFFE880　(*0xFFE880) 0xFFE880 *0xFFFF00 H8S/2132R 0xFFFF 0xFFE880　(*0xFFE880) 0xFFE880 *0xFFFF00 H8S/2134 0x1FFFF 0xFFE080　(*0xFFE080) 0xFFE080 *0xFFFF00 H8S/2138 0x1FFFF 0xFFE080　(*0xFFE080) 0xFFE080 *0xFFFF00 H8S/2144 0x1FFFF 0xFFE080　(*0xFFE080) 0xFFE080 *0xFFFF00 H8S/2148 0x1FFFF 0xFFE080　(*0xFFE080) 0xFFE080 *0xFFFF00 ＊モニタが内蔵RAM2を使用する。(DEFバージョン6.50xより対応) ２．使用制限事項 ・ NMIは、デバッガが占有します。 ・ モニタ使用の割り込みベクタは、NMI・PCブレーク・トラップ２・トラップ３です。（ダウンロード時に自動セット） ・ リセットベクタ値は0x800以上とし、その番地にはスタックポインタ設定の命令を配置して下さい。 DEFの「Start」時に、スタックポインタ値のアドレス場所がRAMであるかの調査をしますので、必ずRAM場所を示して下さい。 ・ デバッグ中は、スタックポイントの設定後に約1〜200ms（ハード構成による）以上のソフトタイマを入れることを推奨します。 CPU設定にてリセット遅延防止タイマを不要設定にしますと、リセット解除から20us後にモニタ（NMI）を起動させます。 ・ NMIエッジは、立下りエッジ（初期値）とします。 ・ 内蔵RAM有効（初期値）とします。 ・ 使用端子は、リセット・NMI・ブートモード時に使用する通信線および、それに伴うSCKを占有使用します。 TxD1　RxD1　SCK1　NMI　RESET（共有） デバッグI/Fを調歩同期に指定した場合は、SCK1は未使用になります。 ・ CPU動作モード（ブート・Normal・Advanced）設定回路および設定は、ユーザ（ターゲット）側で準備・設定して下さい。 ・ ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 ・ デバイス制限としてフラッシュメモリの書き換え回数に制限があります。 ３．機能制限事項 ・ レジスタのSP（スタックポインタ）は、リードオンリです。 ・ スタックポインタが適正値でない場合は、モニタは正常動作しません。 ・ モニタが使用しているエリアにデバッガ操作でメモリライト操作があった場合、無視します。 ４．ブレークに対する注意事項 ・ このモニタは、CPUに内蔵したPCブレークコントローラ（PBC）を利用しています。 ブレークにおける制限事項は、PBC仕様に準拠しますので注意が必要です。（CPU別ハードウェアマニュアル必読） 特に、H8S/21xx等のプリフェッチブレークは、命令をプリフェッチした時点でブレーク割り込みが発生するため、予定位置より前後の位置でブレークします。命令によっては、プリフェッチブレークの影響によりPCが進まない現象が発生します。これを回避するため次の次のニモニッックを分析して予定ブレーク位置を設定していますが、コンディションフラグによる分岐等の場合ミスする可能性があります。この現象に遭遇した場合は、演算と分岐命令の間にＮＯＰ命令を2個以上挿入した形で確認願います。 又、関数のヘッドでブレークポイントを設定しますと、上の関数の“RTS”が実行した場合にもブレークが発生しますので注意して下さい。この現象をさけたい場合は、関数と関数の間にNOP命令を2個以上入れてください。 ・ トレース／ステップ／Cトレース／Cステップ実行は、PBCを利用して実現させています。 プリフェッチの制限により1行毎には動作しない場合があります。 ５．モニタ実行時のＣＰＵに対する設定 ・ NMＩ立下りエッジ指定（SYSCR） ・ 内蔵RAM有効　　　　 (　　“　　) ・ モジュールストップコントローラのモニタ使用ポート（SCI）を解除（MSTPCR） ・ SCIの制御レジスタ側に選択（STCR） ・ モニタ使用ポート（SCI）を初期設定 ・ （SBRCR）設定値を退避後、高速モードに切換え、モニタ終了時に退避設定値の状態に戻します。 ・ （TCSR0,TCSR1）設定値を退避後、ウォッチドッグタイマを停止させ、モニタ終了時に退避設定値の状態に戻します。 ６．低消費電力モード状態の注意事項 ・ サブクロックを使用するモード（サブアクティブモード等）には対応していません。 ・ 低消費電力状態でブレークモード（モニタ実行）にさせますと低消費電力状態は解除されます。 ７．ウォッチドッグタイマの注意事項 ・ ブレークモード（モニタ実行）時は、ウォッチドッグタイマは停止します。 ・ ユーザプログラム実行中に周期サンプリングしますとウォッチドッグタイマは停止します。 ・ 本体と送受信が確立した時点でウォッチドッグタイマを停止させていますので、タイムＵＰ周期を10ms以上にして下さい。 ・ ウォッチドッグタイマUPによるリセットになりますと、PBC（PCブレーク）もリセットされますので再設定して下さい。 ・ ウォッチドッグタイマ用内部レジスタをデバッガ操作で書き換えても無視します。 ８．その他注意事項 ・ H8S内部I/Oレジスタの中には、16，32ビットの指定ビットによるアクセス制限がついている場合があります。 メモリセットコマンド等で内部I/Oレジスタアクセスする場合は、指定ビット長でアクセスして下さい。 指定ビット長以外でアクセスしますと間違った情報を得ることになります。 ９．オンザフライ時のCPU停止時間の計測値 コマンド 停止時間　単位(msec) CPU設定　 割込みを使用しない 割込みを使用する　　 デバッグI/F クロック同期 クロック同期 調歩同期 割込み方式 − 受信割込み 受信割込み 割込みが使用できる条件 − ワークエリア固定番地方式 ユーザ側が割込み許可状態 [PUTCH]を使用しない ワークエリア固定番地方式 ユーザ側が割込み許可状態 [PUTCH]を使用しない 1バイトのメモリアクセス 0.80 1バイト増毎に+0.05ms (MAX 128byte 7.3ms) 0.02 バイト数に影響されない 0.10 バイト数に影響されない 全レジスタ 5.00 0.02 0.10 個別レジスタ(ERレジスタ) 0.50 0.02 0.10 個別レジスタ(CCRレジスタ) 0.50 0.02 0.10 個別レジスタ(PCレジスタ) 0.50 0.02 0.10 1行の逆アセンブラ 2.00 0.02 0.10 DI,EI.IntFlg(割込み系) 5.00 5.00 8.00 ブレークポイントの設定 10.00 10.00 16.00 ブレークポイントの解除 10.00 10.00 16.00 停止時間の計測方法 [NMI]のLow巾 計測方法なし 計測方法なし H8S/2138 クロックが14.74564MHz時の実測値 <オンザフライ機能使用時の注意事項　割込み方式が「受信割込み」の場合> ・ 「受信割り込み」の場合、ターゲット実行中に約10ms毎にターゲットの状態を調べるため送受信によってモニタを起動させています。ターゲット側の実動作に影響を与える場合は、「割り込みを使用しない」側に設定して下さい。 ・ 低消費電力モードとウォッチドッグタイマアップの動作確認をする場合は、「割り込みを使用しない」の設定で確認して下さい。
