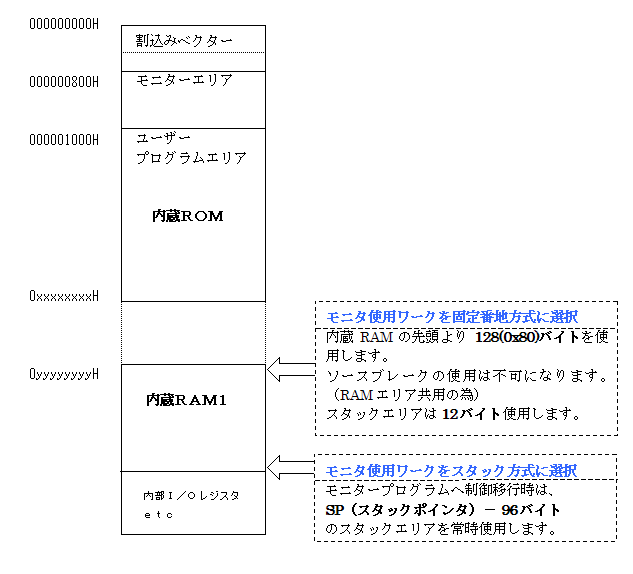

ＳＨ−２：ＢＯＯＴ／７０５５・７０５８準備項目および制限事項 １．ユーザ側での準備項目 ・ MCU動作モードは、（2，3，ブートモード，ユーザプログラムモード）をサポートします。 ・ デバッグモニタが常駐するためのエリア（0x800〜0xFFF）番地をあけてください。 ・ ユーザスタックエリアをモニタワーク方式に応じたスタックエリアの確保に考慮してください。 ・ メモリマップ 　 内蔵ROM 終了アドレス スタック方式（内蔵RAM） 固定番地方式（内蔵RAM） 使用可能開始番地 （ｿｰｽﾌﾞﾚ-ｸを使用した場合） 使用可能開始番地 モニタ使用番地 SH7055/S 0x7FFFF 0xFFFF6000　(*0xFFFF6040) 0xFFFF6080 *0xFFFF6000 SH7058/S 0xFFFFF 0xFFFF0000　(*0xFFFF0040) 0xFFFF0080 *0xFFFF0000 ＊モニタが内蔵RAM先頭より0x40バイト使用する。 ＊モニタが内蔵RAM先頭より0x80バイト使用する。 ２．使用制限事項 ・ NMIは、デバッガが占有します。 ・ DMAコントローラを動作させているプログラムの場合、バス解放されるまでデバッグ操作できません。 ・ モニタ使用の割り込みベクタは、NMI・UBCブレーク・トラップ62・トラップ63です。（ダウンロード時に自動セット） ・ 一般不当・スロット不当・CPUアドレスエラー・DMACアドレスエラーの割り込みベクタは、CPU設定にてデバッガが通知するに設定しますとモニタ内の不当命令処理アドレス値を置きます。（ダウンロード時に自動セット） ・ ベクタ0（リセット）値は0x1000以上とし、ベクタ1（スタック）値は、4の倍数の適正なスタック値を置いてください。 DEFの「Start」時に、スタックポインタ値のアドレス場所がRAMであるかの調査をしますので、必ずRAM場所を示して下さい。 ・ デバッグ中は、スタックポイントの設定後に約1〜200ms（ハード構成による）以上のソフトタイマを入れることを推奨します。 CPU設定にてリセット遅延防止タイマを不要設定にしますと、リセット解除から20us後にモニタ（NMI）を起動させます。 ・ NMIエッジは、立下りエッジ（初期値）とします。 ・ 内蔵RAM有効（初期値）とします。 ・ UBＣブレークの割り込みプライオリティは、15になっています。 ユーザ使用の割り込みレベルは、14以下にして下さい。 ・ 使用端子は、リセット・NMI・ブートモード時に使用する通信線および、それに伴うSCK・FWEを占有使用します。 TxD1　RxD1　SCK1　NMI　FWE　RESET(共有) デバッグI/Fを調歩同期に指定した場合は、SCK1は未使用になります。 ・ CPU動作モード（ブート・Advanced）設定回路および設定は、ユーザ（ターゲット）側で準備・設定して下さい。 ・ ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 ・ デバイス制限としてフラッシュメモリの書き換え回数に制限があります。 ・ フラッシュROMの書き換え可能マットはユーザマットのみです。（SH7058，7055Sの場合） ３．機能制限事項 ・ レジスタのSP（スタックポインタ）およびVBRは、リードオンリです。 ・ スタックポインタが適正値でない場合や、VBRがゼロ値でない場合は、モニタは正常動作しません。 ただし、ユーザプログラムにて0番地からのベクタ情報を使用目的アドレスに転送後、VBRを目的アドレスに変更した場合は動作します。 ・ デバッガ操作での不当アクセス割り込みは、処理後無視するかたちになっていますが、ユーザプログラム走行中での 不当アクセスは、認識後デバッガにて通知します。（“不当アクセスが発生しました。”と表示します。） ・ FPU（浮動小数点ユニット）のレジスタは、全てリードオンリです。 ・ モニタが使用しているエリアにデバッガ操作でメモリライト操作があった場合、無視します。 ４．ブレークに対する注意事項 ･ 実行前ブレーク固定です。 ・ 浮動小数点に関する命令は全て割り込み禁止になりますのでブレーク設定してもその位置ではブレークしませんので 注意して下さい。 ・ このモニタは、CPUに内蔵したUBCブレークコントローラを利用しています。 ブレークにおける制限事項は、UBC仕様に準拠しますので注意が必要です。（CPU別ハードウェアマニュアル必読） 詳細制限は、SH7050等と同じですのでそちらをお読み下さい。 ５．ブレークトリガ出力機能を使用する場合の注意事項 ・ この機能を使用する場合は、UBCTRGのピンファンクション（PFU）設定が必要になりますので、ユーザー側で設定して下さい。 記述例（サンプルプログラム） 　　　　　// UBCTRGのテスト(PB12の設定) 　　　　　PBCRH &= ~(0x300); 　　// PFU-PB12(TRG出力) PBCRH<9><8>= 0 　　　　　PBCRH |= 0x200; 　　　　// PBCRH<9>=1 UBCRの設定は、DEF（コントロールソフト）側で実行します。 ６．モニタ実行時のＣＰＵに対する設定 ・ NMI立下りエッジ指定（ICR） ・ UBC動作指定 ・ モニタが使用する（TXD，RXD，SCK）のピンファンクション指定 ・ モニタ使用ポート（SCI）を初期設定 ・ （TCSR）設定値を退避後、ウォッチドッグタイマを停止させ、モニタ終了時に退避設定値の状態に戻します。 【調歩同期選択時の特記事項】 ・ 調歩同期に選択した場合は、(SCK)のピンファンクション指定は実施しません。 ７．低消費電力モード状態の注意事項 ・ 低消費電力状態でブレークモード（モニタ実行）にさせますと低消費電力状態は解除されます。 ８．ウォッチドッグタイマの注意事項 ・ ブレークモード（モニタ実行）時は、ウォッチドッグタイマは停止します。 ・ ユーザプログラム実行中に周期サンプリングしますとウォッチドッグタイマは停止します。 ・ H-debuggerと送受信が確立した時点でウォッチドッグタイマを停止させていますので、タイムUP周期を10ms以上の設定にして下さい。 ・ ウォッチドッグタイマUPによるリセットになりますと、UBC（PCブレーク）もリセットされますので再設定して下さい。 ・ ウォッチドッグタイマ用内部レジスタをデバッガ操作で書き換えても無視します。 ９．その他注意事項 ・ SH-2の内部I/Oジスタは、種類によって8，16，32ビットアクセス用とビット長により制限がついています。 メモリセットコマンド等で、内部I/Oレジスタアクセスする場合は、指定ビット長でアクセスして下さい。 指定外ビット長でアクセスしますと，間違った情報を得ることになります。 １０．オンザフライ時のCPU停止時間の計測値 コマンド 停止時間　単位(msec) CPU設定　 割込みを使用しない 割込みを使用する デバッグI/F クロック同期 クロック同期 調歩同期 割込み方式 − 受信割込み 受信割込み 割込みが使用できる条件 − ワークエリア固定番地方式 ユーザ側が割込み許可状態 [PUTCH]を使用しない ワークエリア固定番地方式 ユーザ側が割込み許可状態 [PUTCH]を使用しない 1バイトのメモリアクセス 1.00 1バイト増毎に+0.2ms (MAX 128byte 26.6ms) 0.03 バイト数に影響されない 0.08 バイト数に影響されない 全レジスタ 25.0 0.03 0.08 個別レジスタ(ERレジスタ) 1.00 0.03 0.08 個別レジスタ(CCRレジスタ) 1.00 0.03 0.08 個別レジスタ(PCレジスタ) 1.00 0.03 0.08 1行の逆アセンブラ 1.50 0.03 0.08 DI,EI.IntFlg(割込み系) 10.0 10.0 10.0 ブレークポイントの設定 20.0 20.0 20.0 ブレークポイントの解除 20.0 20.0 20.0 停止時間の計測方法 [NMI]のLow巾 計測方法なし 計測方法なし *SH7055 クロックが10.0(x4)MHz時の実測値 <オンザフライ機能使用時の注意事項　割込み方式が「受信割込み」の場合> ・ 「受信割り込み」の場合、ターゲット実行中に約10ms毎にターゲットの状態を調べるため送受信によってモニタを起動させています。ターゲット側の実動作に影響を与える場合は、「割り込みを使用しない」側に設定して下さい。 ・ 低消費電力モードとウォッチドッグタイマアップの動作確認をする場合は、「割り込みを使用しない」の設定で確認して下さい。
