| １．ユーザ側での準備項目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | デバックモニタが常駐するためのエリア(0x200〜0x7FF)番地をあけてください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザスタックエリアをモニタワークの方式に応じて、スタックエリアの確保に考慮してください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

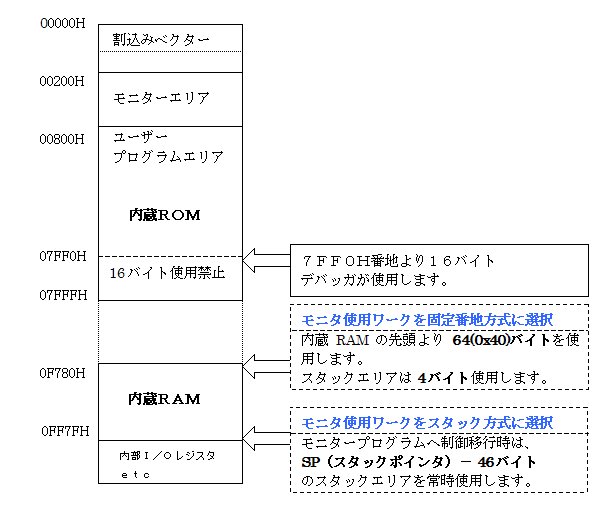

| ･ | メモリマップ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ２．使用制限事項 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | [ソースブレーク]と[PUTCH]は使用できません。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | モニタ使用の割り込みベクタは、リザーブエリアを使用します。(ダウンロード時に自動セット) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | リセットベクタ値は0x800以上とし、その番地にはスタックポインタ設定の命令を配置して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
使用端子は、E8が使用する通信線を占有使用します。 P33 P34 P35 P95 RESET(共有) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ |
H-debuggerのステータスランプが緑で点滅している場合は、モニタ不在です。 必ず＜ファイル＞−＜ブートロード＞−＜モニタプログラム＞を実行してモニタを組み入れて下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | エミュレーションモード遷移時(RstMon等)のみ内蔵RAMの内容が書き換わります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバイス制限としてフラッシュメモリの書き換え回数に制限があります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ３．機能制限事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | レジスタのSP(スタックポインタ)は、リードオンリです。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | スタックポインタが適正値でない場合は、モニタは正常動作しません。(例0xFF7E値が適正値) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | モニタが使用しているエリアにデバッガ操作でメモリライト操作があった場合、無視します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | メモリへのアクセスは、全てバイトアクセスになっています。(例「short」の場合2バイトアクセス) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | オンザフラ機能で「割り込み使用する」の設定をした場合、ターゲット実行中に約10msec毎にターゲット状態を調べるため送受信によってモニタを起動させています。ターゲット側の実動作に影響を与える場合は「割り込みを使用しない」側に設定して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ４．ブレークに対する注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 実行後ブレーク固定です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
このモニタは、CPUに内蔵したアドレスブレークコントローラ(PBC)を利用しています。 ブレークにおける制限事項は、PBC仕様に準拠しますので注意が必要です。(CPU別ハードウェアマニュアル必読)機能および制限は、H8/300H Tinyと同等です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ５．各ＭＣＵの特記事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
【H8/38104】 【H8/38124】 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 発振子をOSC1，OSC2端子に接続した状態でデバッグして下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | このシリーズはウォッチドッグタイマが初期状態で有効になっていますので、何らかの処理をプログラム記述して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | リングオシレータモードでの動作中にブレークモード(モニタ実行)をしますとモニタ内で、アクティブ(高速)モードに切り替えています。この遷移時に一旦スタンバイモード経由で遷移させている為、出力ポートは一旦ハイインピーダンスになります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ６．ファーム起動時のＭＣＵに対する設定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | モニタ使用ポート(SCI)を初期設定 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | (SBRCR1,SYSCR2,TMA[TMA3])の内容を退避後、アクティブモード(高速)に切り換え、モニタ終了時に退避データに戻します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ７．低消費電力モード状態の注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 低消費電力状態でブレークモード(モニタ実行)させますと低消費電力モードは解除されます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ８．ウォッチドッグタイマの注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ブレークモード時(モニタ実行時)はウォッチドッグタイマを停止させ、復帰時(モニタ終了時)に開始時の状態に戻しています。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザプログラムの実行中に周期サンプリングをしますとウォッチドッグタイマは停止します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ウォッチドッグタイマ用内部レジスタをデバッガ操作で書き換えても無視します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ９．その他の注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | H8/Tinyシリーズの場合、FROMに書く時の手順として高速ブートモード(エミュレーションモード)に遷移させてからFROM書き込みシーケンスに移行させています。高速ブートモード中は外部からのRESET信号が無効になってしまいますので、書き込み終了後H-debuggeを外した状態で、かつ、モニタ（ファｰム）が起動出来ない状態の場合、VCCをOV（ゼロ)に落とし、必ず高速ブートモードから抜けさせて下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| １０．オンザフライ時のＭCU停止時間の計測値 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
