| １．ユーザ側での準備項目 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | MCU動作モードは、(4,7)の時にデバッグ機能選択端子[EMLE]をHIGHレベルにした時にデバッグ可能となります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザプログラムの開始アドレスは、0x200番地以上にして下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

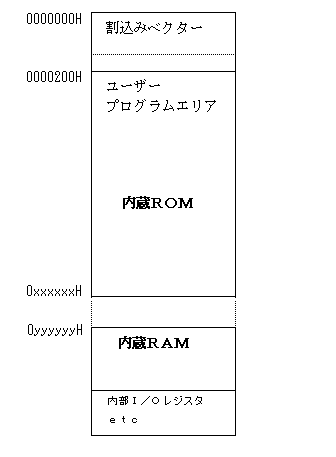

| ･ | メモリマップ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ２．使用制限事項 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
デバッグをするためには、MCUをエミュレーションモードにする必要があります。 エミュレーション−モード遷移の操作でエミュレーションモードにして下さい。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | H-UDIの転送クロックは、CPU設定で1MHz〜6MHzの範囲で指定して下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
ファーム使用の割り込みベクタは下記の通りでダウンロード時に自動セットされます。 ベクタ1/2---[2329E,2339E,236x,237x] ベクタ2/30--[2319E] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | リセットベクタ値は0x200以上とし、その番地にはスタックポインタ設定の命令を配置することを推奨します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | [trapa #3]の命令は、ユーザ側で使用しないで下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | 上記ファーム使用アドレスは、デバッガが使用しています。ユーザはアクセスしないで下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ |
使用端子は、H-UDI用に占有・共有使用します。(E10A-USBに準拠) (TDI TDO TCK TRST TMS)占有 (RST)共有 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバッグ機能選択端子[EMLE]をHIGHにする回路はEMLE出力を利用することができます。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバイス制限としてフラッシュメモリの書き換え回数に制限があります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ３．機能制限事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | レジスタのSP(スタックポインタ)は、リードオンリです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ソフトウェアパーツの[PUTCH]は、使用する事が出来ません。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ソフトウェアパーツの[ソースブレーク]を有効にした場合は、分岐トレース機能を使用する事が出来ません。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ４．ブレークに対する注意事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 実行後ブレーク固定です。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
ロングワードデータ(long)は、ワードアクセスが2回連続して行われます。 下位側1ワードでブレークさせたい場合は、アクセスアドレスに+2をして指定して下さい。 例) [long LoopCnt]が[1]になった時にブレークさせたい場合は、 [LoopCnt+2 MW 16bit 1]と指定して下さい。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ５．Ｈ８Ｓ／２３ｘ９Ｅの特記事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | デバッガでのダウンロードは、内蔵フラッシュROMに限ります。(ダウンロード時、BCRLのEAE=0に強制設定) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ６．ファーム起動時のＭＣＵに対する設定 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 内蔵RAM有効(STSCR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | (SCKCR)の内容を退避後、アクティブモード(高速)に切り換え、ファーム終了時に退避データに戻します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | (TCSR)の内容を退避後、ウォッチドッグタイマを停止させ、ファーム終了時に退避データに戻します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ７．低消費電力モード状態の注意事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 低消費電力状態でブレークモード(モニタ実行)させますと低消費電力モードは解除されます。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ８．ウォッチドッグタイマの注意事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ブレークモード時(モニタ実行時)はウォッチドッグタイマを停止させ、復帰時(モニタ終了時)に開始時の状態に戻しています。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザプログラムの実行中に周期サンプリングをしますとウォッチドッグタイマは停止します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | H-debuggerと送受信の通信が確立した時点でウォッチドッグタイマを停止させていますのでタイムUP周期を10ms以上に設定にして下さい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ９．その他の注意事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | H8S内部I/Oレジスタの中には、16,32ビットの指定ビットによるアクセス制限がついている場合があります。メモリセットコマンド等で内部I/Oレジスタアクセスする場合は、指定ビット長でアクセスして下さい。指定外ビット長でアクセスしますと間違った情報を得ることになります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| １０．オンザフライ時のMCU停止時間の計測値 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
