| １．ユーザ側での準備項目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | MCU動作モードは、(2,3)の時にデバッグ機能選択端子[ASEMD0]をアサートした時にデバッグ可能となります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザプログラムの開始アドレスは、0x400番地以上にして下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||

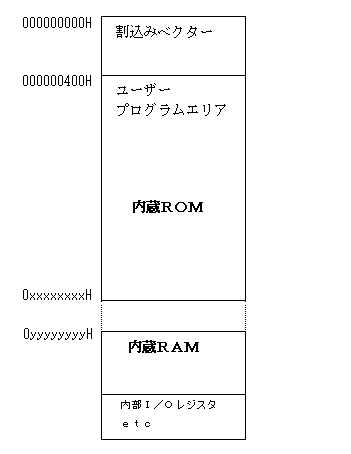

| ･ | メモリマップ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| ２．使用制限事項 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
デバッグをするためには、MCUをエミュレーションモードにする必要があります。 エミュレーション−モード遷移の操作でエミュレーションモードにして下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | H-UDIの転送クロックは、CPU設定で1MHz〜6MHzの範囲で指定して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
ファーム使用の割り込みベクタは下記の通りでダウンロード時に自動セットされます。 （ベクタ14 0x38〜0x3B番地） （ベクタ16 0x40〜0x43番地） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | リセットベクタ値は0x400以上とし、ベクタ1(スタック)値は4の倍数の適正なスタック値を置いてください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバッグ中は、リセット後に約1ms以上のソフトタイマを入れることを推奨します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | 上記ファーム使用アドレスは、デバッガが使用しています。ユーザはアクセスしないで下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ |
使用端子は、H-UDI用に占有・共有使用します。(E10A-USBに準拠) (TDI TDO TCK TRST TMS)占有 (RST)共有 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバッグ機能選択端子[/ASEMD0]をLOWにする回路はEMLE出力を利用することができます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | ターゲットとの接続は、推奨接続参考図をもとに設計して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・ | デバイス制限としてフラッシュメモリの書き換え回数に制限があります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ３．機能制限事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | レジスタのSP(スタックポインタ)およびVBRは、リードオンリです。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ソフトウェアパーツの[PUTCH/ソースブレーク]は、使用する事が出来ません。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ４．ブレークに対する注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 実行前ブレーク固定です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ブレーク条件はLバスサイクル固定です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 遅延分岐命令のスロット命令にブレークポイントを設定した場合、PC値は不当な値となります。よって、遅延分岐命令のスロット命令にブレークポイントを設定しないで下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 遅延分岐命令の真／偽のアドレスが同一(実際はありえない)の場合で分岐先にブレークポイントを設定した場合、ブレーク割り込みが発生しない場合があります。必ず違うアドレスになる様にして下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ５．各ＭＣＵの特記事項（SH7137除く） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | このタイプは、Rマーク品（デバッガ専用品）とノーマーク品（量産用）と2種類存在しています。製品使用には問題ありませんが、CPU設定でマークの有無を確認の上、設定して下さい。なお、SH7146，7149に関してはRマーク品に対応していますが、その他のタイプSH708x、SH712xに関しては、ノーマーク品（量産用）のみの対応となります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ６．ファーム起動時のＭＣＵに対する設定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ |
ファーム実行(ブレーク・強制ブレーク)時に、下記設定内容を毎時実行します。 ・(WTCSR)の内容を退避後、ウォッチドッグタイマを停止させ、モニタ終了時に退避データに戻します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| ７．低消費電力モード状態の注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 低消費電力モードは、デバッグ中無効になります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ８．ウォッチドッグタイマの注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ブレークモード時(モニタ実行時)はウォッチドッグタイマを停止させ、復帰時(モニタ終了時)に開始時の状態に戻しています。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ユーザプログラムの実行中に周期サンプリングをしますとウォッチドッグタイマは停止します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ファームが実行した時点でウォッチドッグタイマを停止させていますので、タイムUP周期を10ms設定にして下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ９．その他の注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | SH-2内部I/Oレジスターは、種類によって8,16,32ビットアクセス用とビット長により制限がついています。メモリセットコマンド等で、内部I/Oレジスターアクセスする場合は、指定ビット長でアクセスして下さい。指定外ビット長でアクセスしますと，間違った情報を得ることになります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | 内蔵RAMを無効設定にしないで下さい。(RAMCR RAME:0/STBCR2 MSTP7:1無効になる。) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | CPU設定時の周波数逓倍率(IΦ)は、使用予定の最大倍率を指定して下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ･ | ターゲットへのダウンロード時は、[FRQCR]値を初期状態にします。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| １０．オンザフライ時のＭCU停止時間の計測値 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
