デバッガＡＨ6000用ソフトウェアパーツ

デバッガ用ソフトウェアパーツ

デバッガ用ソフトウェアパーツとしてソースブレーク・標準出力―［ＰＵＴＣＨ］が用意しています。

ソースブレーク（ROMエリア専用）

［ソースブレークとは？］

　Ｃソースに直接ブレーク文「SBREAK()」を記述し、実行時その記述文に到達した場合ブレークする。（ＢＡＳＩＣでの「ＳＴＯＰ」文と同じです。）
この方式のソフトブレークを「ソースブレーク」と称することにしました。

なぜソースブレーク方式にしたかの理由は、この方式で無いソフトブレークを実現させるには、1回のブレークと実行の前後に２～3回の命令書き換えが必要になります。（原理説明は省略します。）
プログラムエリアが「ＲＡＭ」の場合は問題がないのですが、フラッシュＲＯＭの場合は問題が山積みになります。
書き込み回数の制限、書き込みがブロック単位（１～６４Ｋバイト）、書き込みスピード、等々。
「Ｈ-debugger」は、この問題を解決する方法として、ブレーク文をデバッガでストア／リストアするのではなく、必要個所に最初からブレーク文を記述しておき、そのブレーク文を有効（停止）／無効（通過）できたら便利ではないかと思いました。
この思い込みにより「ソースブレーク」機能を追加しました。

概略操作を説明をします。

【注意事項】
・Hew（ルネサスC）SH-2の場合、DEFバージョン４．７０Aより、「nop（）」記述の出来ない古いコンパイラバージョンをお使いの場合、ソフトパーツを使用することができません。
・RAMエリアの場合は、ソフトブレーク（８ポイント）を用意しました。　詳細はこちらを御覧下さい。

［Ｃソース記述例］

"ｍａｉｎ．ｃ"

#define DEBUG /* ソフトウェアパーツが使用可能になります。*/
#include "GnuDebugH8.h" /* GNU/gcc H8シリーズの場合*/

main() {
　　while(1) {
　　　　SBREAK(); /* ＜――　ソースブレーク文です。*/
　　}
}

「＊．ｈ」は、Ｃ言語／ＣＰＵ別に用意してあります。

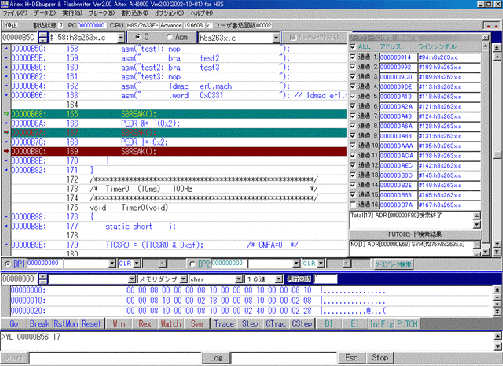

[ＶＩＥＷ表示例]

青緑網掛け-黄色文字：	ソースブレークの通過指定を意味します。
青緑網掛け-赤色文字：	ソースブレークの停止指定を意味します。
茶色網掛け-白色文字：	１６ポイント超過分のソースブレークポイントを意味します。ここのポイントは、通過指定はできません。

操作説明

１）青緑網掛け上でダブルクリックしますと通過／停止の切り換えが出来ます。

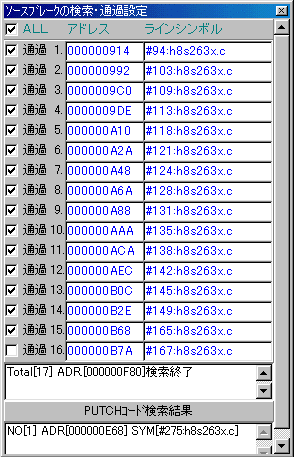

[ソースブレーク検索窓]

操作説明

１）	ソースブレーク検索窓の「ＡＬＬ」部のチェックＢＯＸは、全てのソースブレークポイントの通過／停止を指定します。
２）	ソースブレーク検索窓のポイント別チェックＢＯＸは、個別のソースブレークポイントの通過／停止を指定します。
３）	ソースブレーク検索窓のアドレス／ラインシンボル欄でダブルクリックしますとそのアドレスのＣソースがＶｉｅｗ画面上に表示します。

[ソースブレークの制限事項]

１）	この機能は、Ｃ言語記述のみです。
２）	通過設定のために、ターゲット側の内蔵ＲＡＭを６４バイト使用します。使用場所はCPU品種により違います。(DEF Ver6.50Aから)
３）	管理できるポイントは、１６ポイントです。
４）	通過判定の処理時間に約５～１５μｓ必要です。
５）	この機能を使用する場合、モニタワークエリア方式は「スタック方式」に限ります。

※ＣＰＵがＨ８Ｓ／２６３３［クロック１９．６６０８ＭＨｚ］の実測値。ＣＰＵタイプおよびクロックで変化しますので注意して下さい。

標準出力―［ＰＵＴＣＨ］

［標準出力-［PUTCH］とは？］

Ｃソース行に標準出力文「PUTCH(char a)」を直接ソース行に記述することにより、
ローカル変数等のデバッガ情報表示をＰＵＴＣＨ窓に表示させることができます。

［Ｃソース記述例］

"ｍａｉｎ．ｃ"

#define DEBUG /* ソフトウェアパーツが使用可能になります。*/
#include "GnuDebugH8.h" /* GNU/gcc H8シリーズの場合*/
//**********************************************************
// main()
//**********************************************************
main()
{
　　while(1) {
　　　　sprintf（"Ｈ－ｄｅｂｕｇｇｅｒ　ＡＨ６０００"）; /* ＜－表示文例です。*/
　　}
}
//**********************************************************
// sprintf() デバック用(文字列表示)
//**********************************************************
void sprintf(char *ptr)
{
　　while(*ptr != 0) { _putch(*ptr++);}
}
//**********************************************************
// _putch デバック用(1ｷｬﾗｺﾝｿｰﾙ出力)
//**********************************************************
void _putch(char a)
{
　　register char b asm("r0");
　　b = a;
　　PUTCH(b);
}

※「＊．ｈ」は、Ｃ言語／ＣＰＵ別に用意してあります。

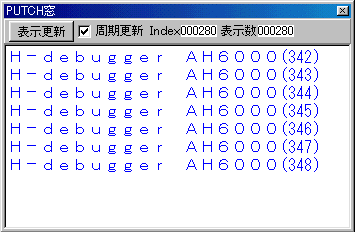

［ＰＵＴＣＨ窓表示例］

操作説明

１）	「表示更新」ＰＢを押下しますと「ＤＥＦ」内部バッファに溜まった表示データを全て表示します。
２）	「周期更新」チェックＢＯＸを「チェック」しますと「ＤＥＦ」が吸上げた表示データを即時に表示します。
３）	「Ｉｎｄｅｘ」は、「ＤＥＦ」内部の表示バッファの格納インデックスを示します。
４）	「表示数」は、「ＤＥＦ」内部の表示バッファの表示インデックスを示します。
５）	「ＰＵＴＣＨ窓」での右クリックのプルダウンメニューにより表示文字および内部バッファを全消去することができます。

［制限事項］

１）	標準文字列表示関数「printf()」ではありませんので注意してください。
２）	PUTCH(char a)を実行させるため処理時間はターゲット側が約２００μｓ必要です。 ※ＣＰＵがＨ８Ｓ／２６３３［クロック１９．６６０８ＭＨｚ］の実測値。ＣＰＵタイプおよびクロックで変化しますので注意して下さい。
３）	処理時間中は、他の割り込み全てが禁止されます。
４）	パソコン側に表示させるまでの時間として「１バイトあたり約１ｍｓ」必要です。
