ルネサス エレクトロニクス製フラッシュマイコン用
多品種対応オンチップデバッガ
H-デバッガはルネサス製マイコンを中心に展開した、高速オンチップデバッガです。
本器１台でRX・SH-2/A・H8SX・H8S・H8/300H・H8/Tiny・R8Cの多品種に対応できます。
▲
 |
● |
通信スピード約６倍速を実現(AH7000対比) |
| ● |
本器１台で多くのルネサス製MCUに対応でき、１台分の価格のみで全対応しますのでコストパフォーマンスは抜群です。 |
| ● |
JTAG/H-UDI対応MCUに対しては、JTAGデバッガとして使用可能です。 |
| ● |
モニタは業界最小級のプログラムサイズ（BOOTタイプの場合） |
| ● |
ルネサス純正C・IAR-ICC・GCC for RenesasRX・KPIT/Gnuに対応、モニタ/ファームの自動添付機能によりポーティング作業は不要 |
| ● |
オンボードフラッシュROMライタとしても使用可能（高速書き込み） |
| ● |
USB(HID) Ver2.0準拠 フルスピード（12Mbps）に対応 |
| ● |
100×57×185mm 約82gと小型軽量で省スペースです。 |
|
|
標準価格 ９２，４００円（税込） |
AH8000カタログ |
▲
| RX(JTAG/FINE仕様) |
SH-2A(H-UDI仕様) |
H8SX(H-UDI仕様) |
H8S(H-UDI仕様） |
| RX210グループ |
|
R5F52105/6/7/8 |
| RX230グループ |
| |
R5F52305/6(A) |
| RX231グループ |
| |
R5F52315/6(A/C) |
| |
R5F52317/8(A/B) |
| RX23Tグループ |
| |
R5F52303/5(A) |
| RX621グループ |
|
R5F56216/7/8 |
| RX62Nグループ |
|
R5F562N7/8 |
| RX62Tグループ |
|
R5F562T6/7/A |
| RX62Gグループ |
|
R5F562G7/A |
| RX631グループ |
|
R5F56316/7/8/A/B |
|
R5F5631D/E/M/N/P |
|
R5F5631F/G/J/K/W/Y |
| RX63Nグループ |
|
R5F563NA/B/D/E |
|
R5F563NF/G/J/K/W/Y |
| RX63Tグループ |
|
R5F563TB/C/E |
| RX64Mグループ |
| |
R5F564MF/G/J/L |
| RX651グループ |
| |
R5F56514/7/9/C/E |
| RX65Nグループ |
| |
R5F565N4/7/9/C/E |
| RX671グループ |
| |
R5F56719/C/E |
| RX72Mグループ |
| |
R5F572MD/E |
| RX72Nグループ |
| |
R5F572ND/E |
RX72Tグループ |
| |
R5F572TF/K |
|
| SH72xx(Flash) |
|
SH7211 |
|
SH7216 |
|
SH7262＊1 |
|
SH7264＊1 |
|
SH7266＊1 |
|
SH7267＊1 |
|
SH7268＊1 |
|
SH7269＊1 |
|
SH7286 |
|
| H8SX(Flash) |
|
H8SX/1527 |
|
H8SX/1544 |
|
H8SX/1582 |
|
H8SX/1622 |
|
H8SX/1631(L) |
|
H8SX/1632(L) |
|
H8SX/1633(L) |
|
H8SX/1634(L) |
|
H8SX/1635(L) |
|
H8SX/1638(L) |
|
H8SX/1642＊2 |
|
H8SX/1644＊2 |
|
H8SX/1648＊2 |
|
H8SX/1651＊1 |
|
H8SX/1653 |
|
H8SX/1652(M) |
|
H8SX/1655(M) |
|
H8SX/1653R(M) |
|
H8SX/1654R(M) |
|
H8SX/1658R(M) |
|
H8SX/1664 |
|
H8SX/1663R(M) |
|
H8SX/1664R(M) |
|
H8SX/1668R(M) |
|
H8SX/1725 |
|
H8SX/1725S |
|
| H8S/21xx(Flash) |
|
H8S/2166 |
| H8S/22xx(Flash) |
|
H8S/2212 |
|
H8S/2215R |
|
H8S/2215T |
|
H8S/2218 |
| H8S/23xx(Flash) |
|
H8S/2319E |
|
H8S/2329E |
|
H8S/2339E |
|
H8S/2367 |
|
H8S/2377(R) |
|
H8S/2360 |
|
H8S/2361 |
|
H8S/2362 |
|
H8S/2364 |
|
H8S/2368 |
|
H8S/2370(R) |
|
H8S/2371(R) |
|
H8S/2372(R) |
|
H8S/2374(R) |
|
H8S/2378(R) |
| H8S/24xx(Flash) |
|
H8S/2424 |
|
H8S/2426(R) |
|
H8S/2425 |
|
H8S/2427(R) |
|
H8S/2454 |
|
H8S/2456(R) |
|
H8S/2462 |
|
| SH-2(H-UDI仕様) |
| SH7x4x(Flash) |
|
SH7047 |
|
SH7144 |
|
SH7145 |
| SH708x(Flash) |
|
SH7083＊ |
|
SH7085＊ |
| SH713x(Flash) |
|
SH7137 |
| SH712x(Tiny) |
|
SH7124＊ |
|
SH7125＊ |
| SH7146(Flash) |
|
SH7146(R) |
|
SH7149(R) |
|
RX63T4完（未確認）
RX63T5完（未確認）
RX63T6完（未確認）
|
SH7084F＊完（未確認）
SH7086F＊完（未確認）
|
H8SX/1543完（未確認）
H8SX/1654完（未確認）
H8SX/1663完（未確認）
|
H8S/2215CUFは、2215T/Rの指定で動作可能です。
H8S/2472は、2462の指定で動作可能です。
H8S/2167F完（未確認）
H8S/2168F完（未確認 |
| H8S/Tiny(E8a仕様) |
H8/300H(E10T仕様) |
 H8SX(BOOT-PBC無) |
H8(BOOT-PBC無) |
| H8S/20xxx(Flash) |
|
H8S/20103 |
|
H8S/20203 |
|
H8S/20115 |
|
H8S/20115R |
|
| H8/300H(Flash) |
|
H8/3048F-ONE |
|
H8/3029F |
|
| H8S/23xx(Flash)＊3 |
|
H8S/2318 |
|
H8S/2319 |
| H8SX(Flash)＊3 |
|
H8SX/1657 |
|
| H8/300H(Flash)＊3 |
|
H8/3052B |
|
H8/3067R |
|
H8/3068 |
|
H8/3069R |
|
| R8C(E8/E8a仕様) |
SH-2(BOOT-UBC仕様) |
H8S(BOOT-PBC仕様) |
H8/300L.Tiny(E8仕様) |
| R8C(10〜13)シリーズ |
|
R5F211x2/3/4 |
| R8C(14〜17)シリーズ |
|
R5F211x2/3/4 |
| R8C(18〜1B)シリーズ |
|
R5F211x1/2/3/4 |
| R8C(24〜25)シリーズ |
|
R5F212x4/5/6/7/8 |
| R8C(26〜27)シリーズ |
|
R5F212x2/4/5/6 |
| R8C(28〜29)シリーズ |
|
R5F212x2/4/6 |
|
| SH7x4x(Flash)＊3 |
|
SH7044 |
|
SH7045 |
|
SH7046 |
|
SH7047 |
|
SH7144 |
|
SH7145 |
| SH705x(Flash)＊3 |
|
SH7050 |
|
SH7051 |
| SH708x(Flash)＊3 |
|
SH7083＊ |
|
SH7085＊ |
| SH712x(Flash) |
|
SH7124＊ |
|
SH7125＊ |
| SH714x(Flash)＊3 |
|
SH7146(R) |
|
SH7147＊ |
|
SH7149(R) |
| SH-2E(Flash)＊3 |
|
SH7055 |
|
SH7055S |
|
SH7058 |
|
SH7058S |
|
| H8S/21xx(Flash)＊3 |
|
H8S/2132 |
|
H8S/2132R |
|
H8S/2134 |
|
H8S/2134A |
|
H8S/2138 |
|
H8S/2138A |
|
H8S/2144 |
|
H8S/2144A |
|
H8S/2148A |
| H8S/22xx(Flash)＊3 |
|
H8S/2238B＊ |
|
H8S/2238R＊ |
|
H8S/2239＊ |
|
H8S/2258＊ |
|
H8S/2268 |
| H8S/25xx(Flash)＊3 |
|
H8S/2505 |
|
H8S/2506＊ |
|
H8S/2551 |
|
H8S/2552 |
|
H8S/2556 |
| H8S/26xx(Flash)＊3 |
|
H8S/2612 |
|
H8S/2623 |
|
H8S/2626 |
|
H8S/2628 |
|
H8S/2633＊ |
|
H8S/2633R＊ |
|
H8S/2636＊ |
|
H8S/2638＊ |
|
H8S/2639＊ |
|
H8S/2643 |
|
H8S/2646 |
|
H8S/2648 |
|
H8S/2649 |
|
| H8/300L(Flash) |
|
H8/38004 |
|
H8/38024 |
|
H8/38104 |
|
H8/38124 |
| H8/300H-SLP |
|
H8/38076R |
|
H8/38602R |
| H8/300H(Tiny) |
|
H8/36012 |
|
H8/36014 |
|
H8/36024 |
|
H8/36034 |
|
H8/36037 |
|
H8/36049 |
|
H8/36054 |
|
H8/36057 |
|
H8/36064 |
|
H8/36077 |
|
H8/36078 |
|
H8/36079 |
|
H8/36087 |
|
H8/36109 |
|
H8/3664 |
|
H8/3664N |
|
H8/3670 |
|
H8/3672 |
|
H8/3687 |
|
H8/3687N |
|
H8/3694 |
|
H8/3694N |
|
H8/36902 |
|
H8/36912 |
|
|
PBC（PCブレークコントローラ）無しタイプの場合デバッグ機能に制限があります。詳細は「制限事項」を御覧下さい。
|
| ＊1 |
ROMレス品種に限り、外付けフラッシュROMに対応しました。 FROM品種追加方法は「解説テキスト」を御覧下さい。
|
| ＊2 |
Non/A/L/G/Hタイプ共通対応です。 |
| ＊3 |
デバッグI/Fをクロック同期/調歩同期の選択ができます。 |
| ＊ |
デバッガ用ポート（SCI番号）をｘ番から選択できます。ただし初期状態ではブートロードポートを使用します。 |
| ＊ |
量産用CPUです。シルクに「R」マーク（デバッグ専用チップ）が無いタイプです。 |
|
お知らせ
| ＊ |
機能追加でバージョンアップしました。(DEF8K Ver24.00D)詳細は、VerUpのページをご覧下さい。 |
|
▲
 |
● |

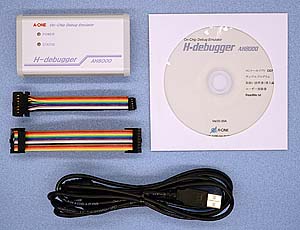

HデバッガAH8000本体 |
| ● |
CD-ROM(以下の内容を収録)
AH8000コントロールソフト DEF8K
シンボルコンバートソフト（KPIT-GNU・IAR-ICC・ルネサスC用）
サンプルソフト各種
取り扱い説明書（導入編） |
| ● |
バージョンアップサービス（1年間） AH8-VUP付き(年月日未記入) |
| ● |
ホストパソコン接続用ケーブル（USB TypeA<->mini-B 1.8m） |
| ● |
ターゲット接続用標準ケーブル（21cm）
AH8C-14[BOOT,HUDI,JTAG,FINE,E1,E8,R8C(1line)]用 |
| ● |
ターゲット接続用AH7000対応ケーブル(20cm）
AH8C-AH7-E1[BOOT,HUDI,JTAG]用 |
▲
| 仕様 |
型番 |
|
価格 |
ルネサス(RX)マイコン用Cコンパイラ(Hew4版)＋
AH8000標準セット
|
RCRXHew4-AH8000 |
１式 |
２６１，８００円（税込) |
ルネサス(RX)マイコン用Cコンパイラ(CS+版)＋
AH8000標準セット
|
RCRXCS-AH8000 |
１式 |
２６１，８００円（税込) |
ルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ＋
AH8000標準セット
|
RCH8-AH8000 |
１式 |
２６１，８００円（税込) |
ルネサス(SuperH RISC)マイコン用Cコンパイラ＋
AH8000標準セット
|
RCSH-AH8000 |
１式 |
２６１，８００円（税込) |
ルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ＋
ルネサス(SuperH RISC)マイコン用Cコンパイラ＋
AH8000標準セット
|
RCH8SH-AH8000 |
１式 |
４２６，８００円（税込) |
弊社出荷のルネサス(RX)マイコン用Cコンパイラ(Hew4版) V.1.02 Release 00
CC-RX(V1.02.00)
弊社出荷のルネサス(RX)マイコン用Cコンパイラ(CS+版) V.3.01 Release 00 CC-RX(V2.03.00)
弊社出荷のルネサス(H8/H8S/H8SX)マイコン用Cコンパイラ H8C V.7.00 Release
00
弊社出荷のルネサス(SuperH RISC engine)マイコン用Cコンパイラ SHC V.9.04 Release 01
 詳細は、バンドル案内パンフを御覧下さい。
・バンドル販売は、日本国内のユーザ様のみとさせて貰います。 |
▲
| 標準ケーブル(追加購入用） |
| 仕様 |
型番 |
|
価格 |
ターゲット接続用標準ケーブル
[14pinストレート]
[BOOT,HUDI,JTAG,FINE,E1,E8,R8C(1line)]用 |
図面 |
AH8C-14 |
１本 |
２，２００円（税込) |
ターゲット接続用AH7000対応ケーブル
[14<->10(DF)pin]
[BOOT,HUDI,JTAG]用 |
図面 |
AH8C-AH7-E1 |
１本 |
３，０８０円（税込) |
| オプションケーブルを用意致しました。 |
| 仕様 |
型番 |
|
価格 |
| E10T仕様の変換ケーブル[14<->20pin] |
図面 |
AH8C-E10T |
１本 |
３，０８０円（税込） |
| ターゲット側をフリーにしたケーブル[14<->14Free] |
図面 |
AH8C-FREE-AH8 |
１本 |
３，０８０円（税込） |
AH8000側(14pin)フリーにしたAH7000対応
基板用ケーブル[14Free<->10(DF)pin] |
図面 |
AH8C-FREE-AH7 |
１本 |
３，０８０円（税込） |
 送料について(ケーブル関係)
御注文総額が1万円未満の場合、送料 \440円（税込） 御負担願います。（ヤマト運輸「ネコポス」で発送します。） |
▲
バージョンアップサービス（有償）のセット内容
●ご契約時の最新バージョンマスタCD １枚（開始年月日記入）
サービスの詳細説明書
サービスの追加規定書
●目的
☆H-debuggerの保証期間およびサポ−トは、ご購入後1年間となっています。1年後、MCU品種追加に伴うバージョンアップやサポートを受ける場合は、当サービスのご購入が必要です。
●バージョンアップ情報
バージョンアップの詳細は、VerUpのページをご覧下さい。
|
型番
AH8-VUP(HRxxxx)
*(HRxxxx)本体製造番号
|
２６，４００円（税込） |
▲

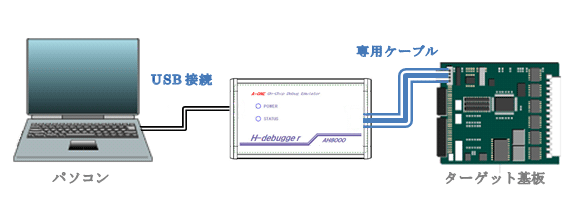

H-デバッガはホストパソコンとはUSB接続、ターゲットボードとは14芯ケーブル1本で接続できます。
H-デバッガの電源はUSB(Vbus)より供給（5V 90mA MAX）されますので、別電源は不要です。
|
|
