■本体仕様
| 対応CPU |
川崎マイクロエレクトロニクス製 ＫＬ5Ｃ80Ａ12、ＫＬ5Ｃ80Ａ16、ＫＬ5Ｃ80Ａ20 |
| デバッグ方式 |
オンチップデバッグ機能（ＣＰＵ内臓ＢＵＧＦＩＮＤＥＲエンドチップ）利用によるオンチップデバッグ |
| 対応言語 |
Ｃ言語（ＬＳＩＣ-80）ののソースラインデバッグ及びアセンブラレベルのシンボリックデバッグ |
| 対応ＯＳ |
Ｗｉｎｄｏｗｓ98SE/2000/Xp(日本語版) ※Windows2000/Xｐを推奨 VISTA/7は一部条件付きで対応 |
| デバッグ機能 |
ダウンロード・アップロード・ベリファイ・スプリクト実行・１ライナセンブル・メモリダンプ・メモリフィル・メモリセット・Ｉ／Ｏポート入出力・ＭＭＵ表示・シンボルアドレス表示・レジスタアクセス・メモリウォッチ・Ｉ／Ｏウォッチ・逆アセンブル表示・Cソース表示・ブレーク設定・プログラム実行・強制ブレーク・トレース実行・ステップ実行・Cソーストレース実行・Cソースステップ実行・割り込み制御・リセット制御・ログ記録・インスペクト機能 |
| フラッシュＲＯＭライタ機能 |
有り（フラッシュＲＯＭ書き込み専用モード付） |
| ブレーク機能 |
ハードウェアブレークポイント２点。強制ブレーク機能有り |
| モニタソフト |
使用しません |
| 使用上の制限事項 |
ユーザ資源はすべて解放 |
| パソコンインターフェース |
RS232C(COM1-COM6)9600,19200,38400,57600,115200bps |
| ターゲットインターフェース |
高速専用シリアル通信 |
| 表示ランプ |
電源表示ＬＥＤ，ステータス表示２色ＬＥＤ |
| 操作スイッチ |
リセットＳＷ,ボーレート設定ＳＷ |
| パソコン用コネクタ |
オムロンＭＩＬタイプコネクタＸＧ４Ｃ－１０３４ |
| ターゲットコネクタ |
日本圧着端子製造 ＥＨコネクタ Ｓ６Ｂ－ＥＨ |
| 電源 |
ＤＣ５Ｖ、約５０ｍＡ（ターゲットより供給） |
| 本体寸法 |
８５×６５×２０ｍｍ、約１５０ｇ |
| 使用温度範囲 |
０～４５℃（結露の無いこと） |
■パソコンとの接続
| ホストパソコン接続用コネクタ |
| 1A |
NC |
未使用 |
| 2A |
TXD |
送信データ(BF3000 -> ホストパソコン) |
| 3A |
RXD |
受信データ(BF3000 <- ホストパソコン) |
| 4A |
DSR |
1Bピン(DTR)に接続してあります。 |
| 5A |
GND |
シグナルGNDです。 |
| 1B |
DTR |
4Aピン(DSR)に接続してあります。 |
| 2B |
CTS |
3Bピン(RTS)に接続してあります |
| 3B |
RTS |
2Bピン(CTS)に接続してあります |
| 4B |
NC |
未使用 |
| 5B |
NC |
未使用 |
|
|
▼ |
| 5A |
4A |
3A |
2A |
1A |
| 5B |
4B |
3B |
2B |
1B |
|
| ピン配置 |
|
| ・ |
ホストパソコンのRS232ポートに接続して下さい。実際に使用している信号はTXD,RXD,GNDのみです。DSRとDTR、CTSとRTSはコネクタ部分で折り返し接続してあるだけで、BF3000では使用していませんが、パソコン側のコントロールソフトでは接続確認等で使用していますので必ず接続してください。
|
| ・ |
付属のホストパソコン接続用ケーブルでDOS/VパソコンのRS232ポートに接続することができます。 |
適合コネクタの型番 (オムロン(株))
| ソケットとストレインリリーフ |
XG4M-1030-T |
| ロックレバー |
XG4Z-0002
|

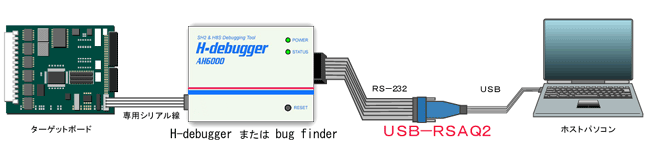

■ＵＳＢ接続
当社で動作確認済みのUSBシリアル変換アダプタは下記の通りです
 |
ＵＳＢ－ＲＳＡＱ２ ㈱アイ・オー・データ機器 |
 |
|
＜その他相当品の条件＞
１．転送スピード１１５．２KBPSが可能
２．RxD/TxD/DTR/DSR/CTS/RTSがサポートされた変換アダプタ
３．仮想COMポートとして認識可能（COM6までの設定）
例 ELECOM製 UC-SGT等
■ターゲットとの接続
| ターゲットボード接続用コネクタ |
| １ |
BFSIO |
BF3000とターゲットボード間で通信を行うための、双方向シリアルデータ信号です。ターゲットCPUのBFSIO信号と接続して下さい。 |
| ２ |
CLK |
ターゲットCPUのCLK信号に接続して下さい。BF3000はターゲットボードのCPUと同じクロックの供給を受けて動作するように設計されています。 |
| ３ |
5V |
ターゲットボードよりDC 5Vを供給して下さい。BF3000はターゲットボードから電源の供給を受けて動作するように設計されています。消費電流は約５０ｍＡです。 |
| ４ |
GND |
ターゲットボードのGNDに接続して下さい |
| ５ |
RESET |
ターゲットボードのリセット入力に接続して下さい。リセットコマンド発行時及びBF3000のリセットスイッチを押した時にこの信号がLOWレベルになり、ターゲットボードをリセットします。 |
| ６ |
GND |
ターゲットボードのGNDに接続して下さい |
|
|
|
| ※ |
1～4ピンは必ずターゲットボードと接続する必要がありますが、5,6ピンは必要が無ければ接続しなくてもかまいません。 |
| ※ |
ターゲットボードがCATxxxxxシリーズ(エーワン製)の時は、付属のターゲット用接続ケーブルでそのまま接続できます。 |
適合コネクタの型番 (日本圧着端子製造(株))
| ハウジング |
EHR-6 |
| コンタクトピン |
SEH-001T-P0.6 |
■ディップスイッチ設定
スイッチレバーが上でOFF (1) スイッチレバーが下でON (0)
| OFF(1) |
|
| ON (0) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| 出荷時設定 |
| スイッチ番号 |
12345678 |
12345678 |
12345678 |
12345678 |
12345678 |
| ｼｽﾃﾑｸﾛｯｸCLK(MHz) |
9600[bps] |
19200[bps] |
38400[bps] |
57600[bps] |
115200[bps] |
| 10.0000 |
01111111 |
10011111 |
10111111 |
11001111 |
11101111 |
| 9.8304 |
10000000 |
10100000 |
11000000 |
11010000 |
11110000 |
| 8.0000 |
10000111 |
10100111 |
11000111 |
11011011 |
11111011 |
| 7.3728 |
10001011 |
10101011 |
11011011 |
11100000 |
11111111 |
| 6.1440 |
10010011 |
10110011 |
11010011 |
11100110 |
--- |
| 6.0000 |
10010100 |
10110100 |
11010100 |
11100111 |
--- |
| 5.0000 |
10011111 |
10111111 |
11011111 |
11101111 |
--- |
| 4.9152 |
10100000 |
11000000 |
11100000 |
11110000 |
--- |
| 4.0000 |
10100111 |
11000111 |
11100111 |
11111011 |
--- |
| 3.6864 |
10101011 |
11001011 |
11101011 |
11111111 |
--- |
| 3.0720 |
10110011 |
11010011 |
11110011 |
--- |
--- |
| 3.0000 |
10110100 |
11010100 |
11110100 |
--- |
--- |
| 2.4576 |
11000000 |
11100000 |
11111111 |
--- |
--- |
※(注)
|
システムクロック(CLK)の周波数は使用している水晶発振子の周波数の １／２です。
ターゲットボードのシステムクロックが表に無い場合は、ＡＢＣｗｉｎの【オプションメニュー】－【ディップスイッチ】でスイッチの設定方法を確認して下さい。
１１５２００ｂｐｓの場合 ＢＦ３０００本体のＲＯＭバージョン２．２０以上が必要です。
|
システムクロックにおけるボーレート設定の目安
|
７．３７２８ＭＨｚ １１５２００ｂｐｓまで設定可能
３．６８６４ＭＨｚ ５７６００ｂｐｓまで設定可能
２．４５７６ＭＨｚ ３８４００ｂｐｓまで設定可能
１．２２８８ＭＨｚ １９２００ｂｐｓまで設定可能 |
|
