CAT307  48bitフォトカプラ出力ボード

cat307




CAT307 DO-48は絶縁型出力48点を持つフォトカプラ出力ボードです。

出力にはダーリントンフォトカプラを使用していますのでリレーや小型電磁弁などを直接駆動できます。

仕様

出力点数 48ビット (6ポート × 8ビット) (出力内容の読み出しはできません)
フォトカプラ TLP127(東芝)または相当品
応答速度 300μSEC以下 (RL = 2.2KΩ時)
出力電流 100mA MAX
出力部使用電圧 DC 50V以下
出力ON電圧 1.2V MAX
リセット動作 全ての出力はOFF
電源 5V±5%
消費電流:700mA MAX
使用温度範囲 0 ~ 55℃ (結露のないこと)
基板 外形寸法:107×126mm (突起部分は除く)
取付穴寸法:99×118mm (4-φ3.5)
材質:FR-4、1.6t、4層基板
質量:約71g

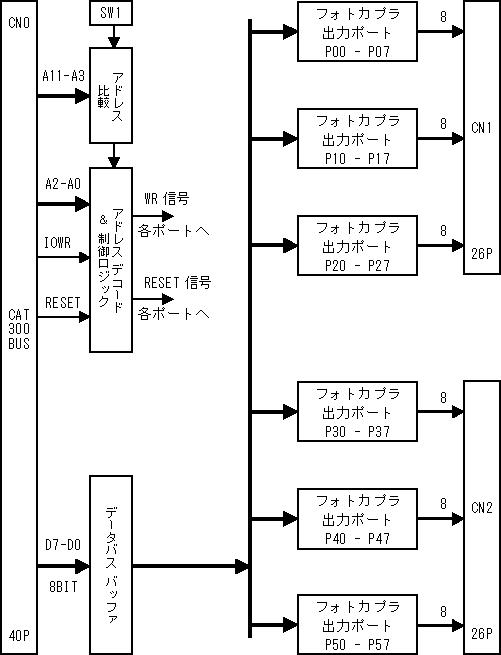

ブロック図
